OKAPOVÝ SYSTÉM
Okapový systém Struga Quattro je jednotný výrobek, to znamená, že všechny prvky jsou ocelové a vyráběné v automatické výrobě.
Ocelové okapy – jistá investice
Ocel je nejdůležitějším stavebním materiálem na světě. Ocelový okapový systém Struga zajišťuje životnost po desetiletí.
Jako doplněk střešního systému dokonale ladí s opláštěním a zachovává plnou funkčnost po celou dobu provozu.
Technické údaje
Materiály
Ocel – pevný základ výrobku
Skandinávský plech od SSAB je žárově pozinkované ocelové jádro, oboustranně potažena základní vrstvou a matným lakem GreenCoat RWS Pro BT o tloušťce 35 μm.
Okapový systém Struga Quattro je jednotný výrobek, to znamená, že všechny prvky jsou vyrobeny z oceli a vyráběny v automatické výrobě.
Produkt rozlišuje:
- symetrický zavěšený žlab bez háčků viditelný zespodu;
- univerzální roh lisovaný z jednoho kusu plechu;
- svodová roura originálního lichoběžníkového tvaru se zaoblenými rohy;
- osvědčené a XNUMX% těsné okapové spojky, víka a svorky, svodová roura.
Systém Struga Quattro je k dispozici v jedné vhodné velikosti kruhový systém 135/100.
Je určen na pozemky o výměře 125-250 m2, za předpokladu použití jednoho krajního a dvou krajních spouště, resp.
015 / RAL 9005 / černá / MAT
036 / RAL 7024 / tmavé uhlí / MAT
434 / RAL 8017 / hnědá / MAT
044 / RAL 9007 / titan-zinek / MAT
Deska SSAB GreenCoat v biotechnologii (BT) je náhradou velké části ropných sloučenin ve finálním nátěru švédským řepkovým olejem. To znamená menší zátěž pro životní prostředí eliminací uvolňování škodlivých látek do ovzduší. Polyuretanový lak je vrchní vrstva potažených plechů nejvíce odolná proti poškrábání.
*Vzorky barev kovů plechů Bratex a níže uvedené piktogramy slouží pouze jako obecný pohled na barvu, jejíž odstín se ve skutečnosti může mírně lišit. Čtyřmístná symbolika RAL je pouze orientačním bodem, protože struktura laku zdůrazňuje ostatní znaky barvy, jejíž příjem bude odlišný od katalogového.

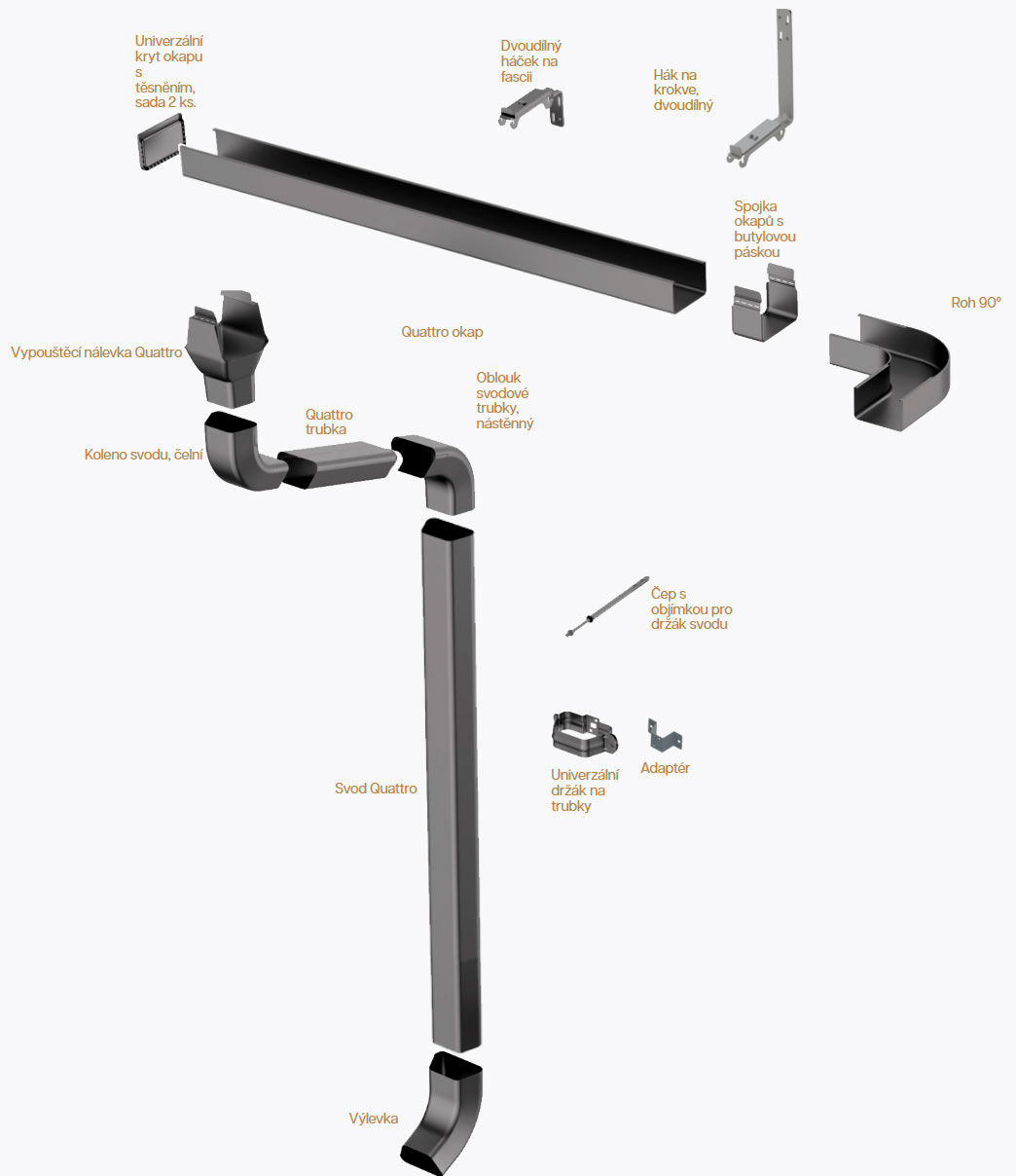

Produkty

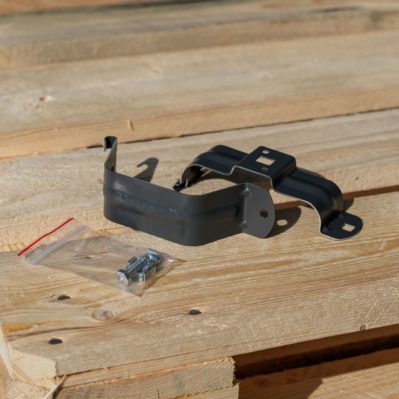

Univerzální držák na trubky
Prvek k použití na fasády s tepelnou izolací a přímo na stěnu. Klecová matice dostupná v sadě umožňuje použití čepu. Druhá matice se šroubem slouží jako zámek pro svorku.
Dostupné délky kolíků: 100 / 160 / 200 / 250 / 300 / 360 mm (kolíky se prodávají samostatně).
| Balení | Paleta |
|---|---|
| 50ks / 8,5 kg | 2800 ks / 476 kg |
Čep s objímkou pro držák svodu
Dostupné délky kolíků: 100 / 160 / 200 / 250 / 300 mm (kolíky se prodávají samostatně)
Quattro trubka
| Velikost | Balení | Paleta |
|---|---|---|
| 1bm | 1ks / 1,5 kg | 136 ks / 204 kg |
| 3bm | 1ks / 4,5 kg | 40 ks / 180 kg |
| 4bm | 1ks / 6 kg | 40 ks / 240 kg |
Výlevka
Koleno svodu, líc a stěna.
Jedinečný tvar svodu si vynutil přítomnost dvou kolen. Fungují také jako výlevka.
| Balení | Paleta |
|---|---|
| 20ks / 8 kg | 320 ks / 128 kg |
Oblouk svodové trubky, nástěnný
Stěnové koleno svodu.
Jedinečný tvar svodu vyžadoval přítomnost dvou kolen. Slouží také jako výlevka.
| Balení | Paleta |
|---|---|
| 20ks / 8 kg | 320 ks / 128 kg |
Koleno svodu, čelní

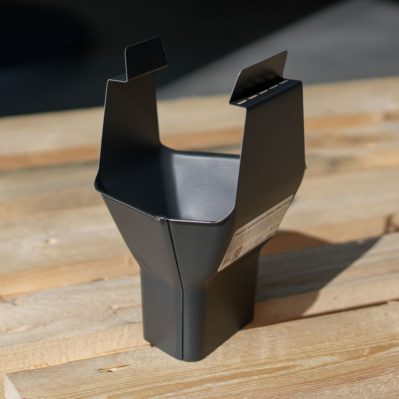

Vypouštěcí nálevka Quattro
| Balení | Paleta |
|---|---|
| 8ks / 3,5 kg | 160 ks / 70 kg |

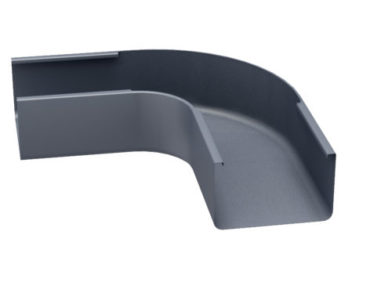

Roh 90°
Univerzální prvek, vnitřní i vnější.
| Balení | Paleta |
|---|---|
| 10 ks / 7 kg | 160 ks / 112 kg |
Spojka okapů s butylovou páskou
Osvědčené v kruhovém systému, použitím butylového těsnění na spoji okapového žlabu. Zajišťuje 100% těsnost.
| Balení | Paleta |
|---|---|
| 50 ks / 10,5 kg | 1000 ks / 210 kg |
Quattro okap
Symetrický zavěšený okap doplňuje sklon střechy a vytváří dojem zástavby. Díky zavěšení na dvoudílný hák jsou montážní prvky pro příjemce neviditelné.
| Velikost | Balení | Paleta |
|---|---|---|
| 3bm | 1 ks / 3,9 kg | 56 ks / 218,4 kg |
| 4bm | 1 ks / 5,3 kg | 56 ks / 296,8 kg |

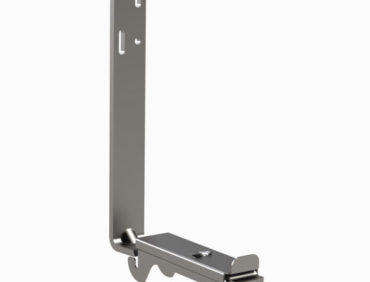

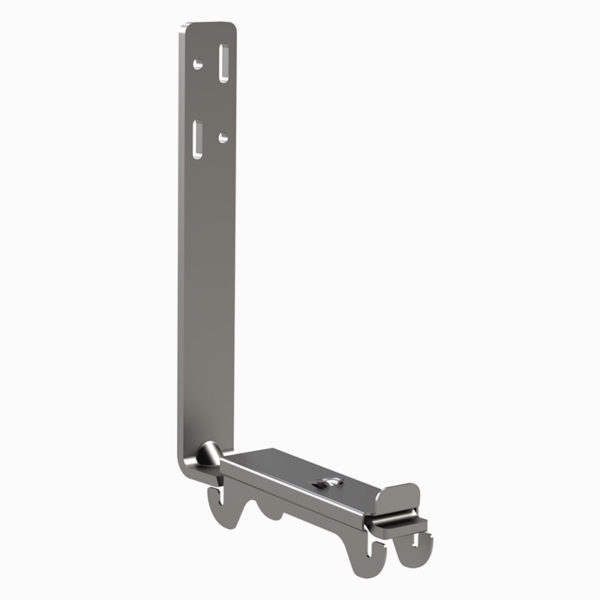

Dvoudílný háček na fascii
Materiál:
Pevná část: pozinkovaná plochá tyč 5 × 30 mm, práškově lakovaná.
Pohyblivá část: hutní lakovaný plech o tloušťce 1,25 mm.
| Balení | Paleta |
|---|---|
| 50 ks / 15 kg | 3200 ks / 960 kg |
Univerzální kryt okapu s těsněním, sada 2 ks
Dvě sady, víka a těsnění z butylové pryže, které se po nasazení víka aplikují do žlabu. Zajišťují 100% těsnost a zabraňují stagnaci vody na řezané hraně žlabu.
| Balení | Paleta |
|---|---|
| 50 ks / 8,5 kg | 2800 ks / 476 kg |
Svod Quattro
Adaptér
